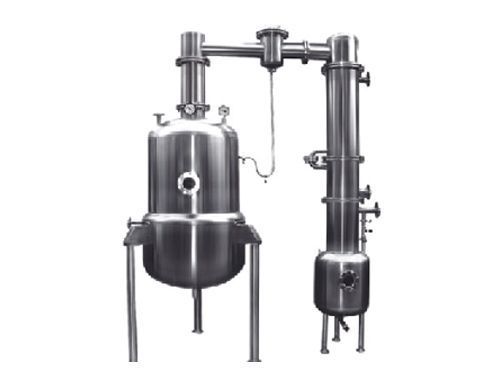

果酱浓缩设备

设备用途：果酱浓缩设备主要应用于各类果酱、番茄酱、草莓酱、辣椒酱等高粘度物料的浓缩提取。

一、果酱浓缩设备产品概述：

果酱浓缩设备一般采用减压浓缩，配备真空系统，可实现低温连续浓缩，浓缩时间短，能有效减少对热敏性物料有效成分的破坏。该设备主要由浓缩罐、加热器、冷凝器、汽液分离器、受液罐、冷却器等构成，另设真空系统，设备与物料接触部分均采用不锈钢材质制造，具有良好的耐腐蚀性，符合GMP安全卫生标准。

二、果酱浓缩设备特点：

1、果酱浓缩设备均采用SUS304/316L不锈钢材质制作而成，内外精抛光，防止物料粘壁，容易清洗;

2、设备传热性能好，蒸发效率高，不易结垢、堵塞、粘壁、起泡，采用夹套加热方式，可获得较高成品浓度;采用推拉式自锁技术出渣门，不锈钢硬管出液，安全可靠，滴液不漏;

3、根据工艺需要，可实现负压、常压等多种提取操作，切换阀门即可，操作简便;采取减压浓缩操作，蒸发温度低，可安装搅拌器，提高蒸发速度，防止物料粘连、减少泡沫形成，提升成品浓度;

4、整机结构紧凑，占地面积小;溶剂在设备内密闭循环使用，可减少50%以上投入量，投资小，效益高，有效减少环境污染，符合GMP标准要求。

三、果酱浓缩设备结构组成：

果酱浓缩设备主要由浓缩罐、加热器、冷凝器、汽液分离器、受液罐、冷却器等构成，另外配备加热装置、搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。

果酱浓缩设备主体均采用SUS304/316L不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头，安全卫生无死角，符合GMP卫生标准。

果酱浓缩设备在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制浓缩过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印。

另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。

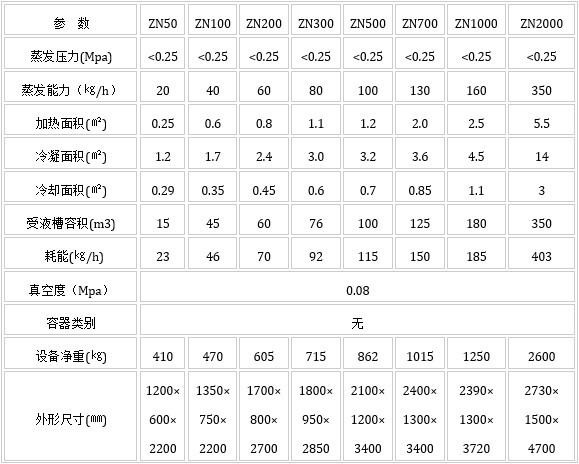

四、果酱浓缩设备技术参数：

五、果酱浓缩设备质量标准：

    设计、制造、监检、检验执行：

1. SFDA 《药品生产质量管理规范》2010年版

2.《医药工业洁净厂房设计规范》(GB50457-2008)

3. GAMP药品生产自动化管理规范

4. GB150.1~150.4-2011《钢制压力容器》

5. NB/T47003.1-2009《钢制焊接常压容器》
