球形浓缩器

设备用途：球形浓缩器主要适用于中西药、淀粉糖、食乳品、生物制药、化工等行业对热敏性物料的浓缩、蒸馏以及有机溶媒(如酒精)等的回流浓缩提取，能有效减少对热敏性物料有效成分的破坏。

一、球形浓缩器产品概述：

球形浓缩器主要由浓缩器主体、冷凝器、汽液分离器、受液桶四个部分组成，可用于制药、食品、化工等行业对料液的浓缩、蒸馏及有机溶媒的回收工艺。由于采用减压浓缩，故浓缩时间短，且不会破坏热敏性物料的有效成分。本设备与物料接触部分均采用不锈钢制造，具有良好的耐腐蚀性能，经久耐用，并符合GMP标准。

二、球形浓缩器特点：

1、球形浓缩器主体设备均采用SUS304/316L不锈钢材质制作而成，内外精抛光，防止物料粘壁，不易结垢、堵塞、粘壁、起泡，容易清洗;

2、该浓缩器为夹套结构，冷凝器为列管式结构，冷却器为盘管式结构;

3、设备传热性能好，蒸发效率高，采用二效同时蒸发，二次蒸汽得到利用，与单效相比，能耗总量可减少40%左右，冷凝冷却面积大，回收效果好;

4、根据工艺需要，可实现负压、常压等多种提取浓缩操作，切换阀门即可，操作简便;采取减压浓缩操作，蒸发温度低，可安装搅拌器，提高蒸发速度，防止物料粘连、减少泡沫形成，增加成品浓度;

5、整机结构紧凑，占地面积小;溶剂在设备内密闭循环使用，可减少50%以上投入量，投资小，效益高，有效减少环境污染，符合GMP标准要求。

三、球形浓缩器结构组成：

该设备主要由浓缩器、加热器、冷凝器、汽液分离器、冷却器、受液罐等构成，另外配备搅拌装置、夹套或盘管、传动装置、轴封装置、保温介质、进(出)料口、支撑、温度传感器、CIP接口等组件。

球形浓缩器主体设备均采用SUS304/316L不锈钢制作而成，内筒壁采用机械抛光或电解镜面抛光，外筒壁采用304全焊接结构保温，外表面采用镜面或亚光处理;筒体对外连接口采用卫生快开接头，安全卫生无死角，符合GMP卫生标准;

球形浓缩器在线控制系统采用彩色液晶触摸屏+PLC全自动控制，可在线检测并控制浓缩过程相关参数。控制系统包括灭菌界面、参数设定与矫正、数据曲线图、数据报表、浓缩批次号设定、在线动画、报警装置等，可连接上位机、电脑和打印机，实现远程监控及数据存储与打印;

另外，还配有温度控制装置、测温孔、CIP自动旋转喷洗球、消泡器、挡板、空气分布器、温度传感器、视镜射灯、液位计等设备，便于人工操作，简单可靠。

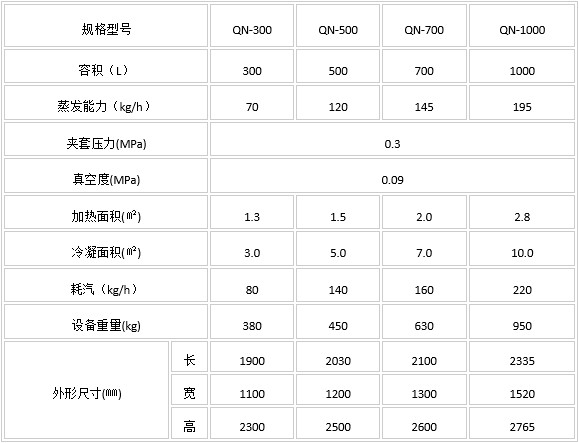

四、球形浓缩器技术参数：

五、 球形浓缩器质量标准：

    设计、制造、监检、检验执行：

1、《中华人民共和国特种设备安全法》

2、SFDA 《药品生产质量管理规范》

3、TSG21—2016《固定式压力容器安全技术监察规程》

4、GB150—2011《压力容器》

5、NB/T47015—2011《压力容器焊接规程》

6、NB/T47013—2015《承压设备无损检测》

7、HG/T20584—2011《钢制化工容器制造技术要求》

8、GB/T151-2014《热交换器》
