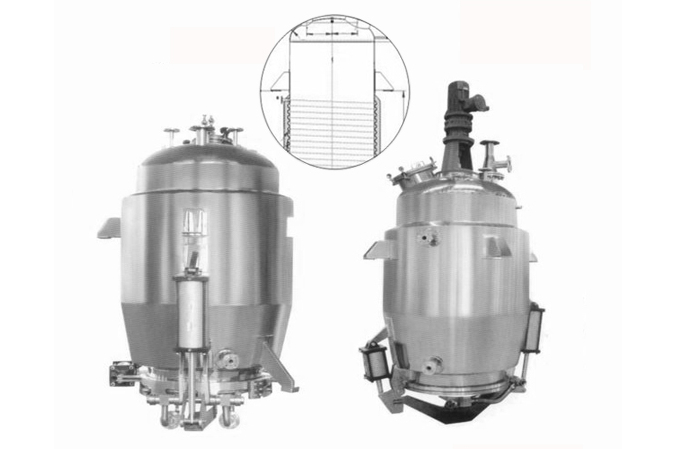

多功能提取罐

一、 多功能提取罐概述：

多功能提取罐是一种适应能力很强的绿色提取设备。多功能提取罐是采用提取罐作为反应容器，将固体如植物根茎叶，花朵，香料，骨头，果脯，果实等浸泡在提取剂中通过对温度，压力，搅拌等参数进行改变，以达到将固体物料中的营养成分，有效成分等溶解在提取剂中。多功能提取罐适用于中药、食品、化工、化妆品等行业的常压、微压、水煎、浸渍、温浸、热回流、强制循环渗漉、芳香油回收、有机溶剂回收等工艺操作。

二、 多功能提取罐特点：

该设备功能多样，用途广泛，适用于提取液、中药、植物、动物、食品、化工原料等的提取浓缩，通常采用常压、加压水煎、温浸、强制循环、渗漏等操作工艺，有效成分提取时间短，效率高，操作简便快捷，特别适合用于动态提取或逆流提取。

内罐壁镜面抛光Ra≤0.4，洁净卫生无残留，外罐壁经过拉丝处理，焊缝圆角过渡，不挂料，易清洗，符合卫生安全要求，生产过程中安全性、稳定性高，符合GMP标准;

　　出渣门采用自有技术，主气缸闭合渣门后，旁置两气缸推动转圈旋转，转圈特有的结构带动出渣门上升锁紧，促使出渣门与罐体法兰压紧，增强密封性，提高安全系数;

　　出液管采用304/316L不锈钢管，出液接头密封可靠，有效避免金属软管易受疲劳应力影响导致的频繁破损泄漏问题，符合GMP标准;

　　全方位CIP清洗器可实现在线CIP/SIP，防爆视灯、视镜、快捷轻便式卫生投料口、除沫器、减压装置等的配置确保操作使用更加安全。

多功能提取罐具有操作简便，占地面积小，投资能耗少，设备循环利用率高等诸多优点，是生产厂商的不二选择。

三、多功能提取罐结构组成：

   多功能提取罐设备主体包括内筒体、夹套层、保温层、支耳、除沫器、电加热装置、自锁式快开出渣门、进料口、出料口等，并以岩棉作为提取罐保温材料，保温时间长，性能好。

　　 多功能提取罐内筒体与物料接触部分均采用SUS304/316L不锈钢材质制作而成，具有良好的抗腐蚀性，符合GMP食品药品安全标准;外筒体采用SUS亚光薄钢板制造而成;罐内配备测温计、防爆视灯、可视镜、喷转清洗头等，操作简便快捷，符合GMP安全卫生标准。

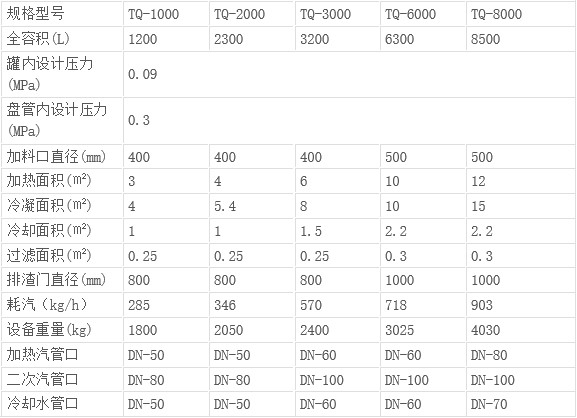

四、多功能提取罐的选型参数：

五、 多功能提取罐质量标准：

根据用户不同需求，可采用执行的设计、制作、检验标准如下：

1、《中华人民共和国特种设备安全法》

　　2、《中华人民共和国食品安全法》

　　3、《中华人民共和国工业产品生产许可证管理条例》

　　4、《医药工业洁净厂房设计规范》(GB50457-2008)

　　5、TSG21—2016《固定式压力容器安全技术监察规程》

　　6、HG/T20584—2011《钢制化工容器制造技术要求》

　　7、NB/T47015—2011《压力容器焊接规程》

　　8、NB/T47013—2015《承压设备无损检测》
